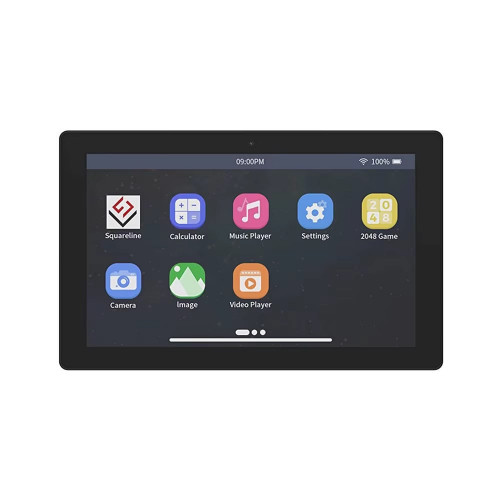

Характеристики: * Назва продукту: Високопродуктивна HMI-плата розробки ESP32-P4/C6 (з 7.0" екраном та в корпусі) * Модель: JC1060P470C-I-W-Y (JC1060P470C_I_W_Y / JC1060P470) * Екран: 7.0" сенсорний ємнісний IPS-дисплей (глибина кольору 24-біт RGB, 16.7 млн кольорів, кути огляду 178°) * Роздільна здатність екрана: 1024 x 600 (інтерфейс MIPI-DSI, драйвер JD9165) * Сенсорний екран: Ємнісний мультитач (інтерфейс I2C, контролер GT911) * Камера: 15-контактний роз'єм MIPI-CSI FPC (підтримка 2-lane MIPI CSI для камер, наприклад OV02C10 / 2 Мп) * Процесор: * Головний чип: ESP32-P4 (ESP32-P4NRW32) з 32-бітним двоядерним процесором RISC-V HP (тактова частота до 360–400 МГц) та енергоефективним ядром LP RISC-V (до 40 МГц) * Співпроцесор бездротового зв'язку: ESP32-C6 (ESP32-C6-MINI-1U-N4) з 32-бітним одноядерним процесором RISC-V (до 160 МГц) * Оперативна пам'ять (PSRAM): 32 МБ PSRAM (інтегрована в корпус чипа / SiP) * Постійна пам'ять (Flash): 16 МБ Nor Flash * Внутрішня пам'ять мікроконтролера: 128 КБ HP ROM, 16 КБ LP ROM, 768 КБ HP L2MEM, 32 КБ LP SRAM, 8 КБ TCM * Бездротове підключення: Wi-Fi 6 (802.11ax, 2.4 ГГц), Bluetooth 5 (BLE), підтримка протоколів 802.15.4 (Zigbee / Thread) з роз'ємом під зовнішню антену Інтерфейси та периферія: * Дисплейний інтерфейс: MIPI-DSI (2-lane) * Інтерфейс камери: MIPI-CSI (2-lane, з вбудованим апаратним процесором ISP) * Порти USB: 3x порти USB Type-C (живлення, окремий порт USB-UART для налагодження та USB 2.0 OTG High Speed) * Аудіо інтерфейси: 2-контактний роз'єм для підключення динаміка (з вбудованим аудіопідсилювачем), мікрофонний вхід * Корпус: Поставляється в захисному пластиковому корпусі (індекс "Y") * Підтримка карт пам'яті: Слот SDIO 3.0 (для карт MicroSD / TF) * Живлення та АКБ: Живлення 5V через Type-C, 2-контактний роз'єм для Li-Ion/Li-Po акумулятора (3.7V) зі схемою заряджання, тримач батареї CR1220 для RTC * Інші периферійні інтерфейси: 2x 14-контактні роз'єми розширення FPC (GPIO, UART, I2C, SPI, ADC, PWM, CAN/TWAI) Обробка мультимедіа: * Апаратний кодек JPEG * Прискорювач обробки пікселів (PPA) для бліттінгу, змішування, масштабування та трансформації шарів * Процесор сигналів зображення (ISP) * Апаратний кодувальник відео H.264 * Апаратне прискорення та оптимізація для фреймворку LVGL (v8 та v9) Безпека та захист: * Безпечне завантаження (Secure boot) * Шифрування Flash-пам'яті (XTS-AES-128/256) * Апаратні прискорювачі шифрування (AES, SHA-2, RSA, ECC, HMAC) * Апаратний генератор випадкових чисел (TRNG) * Апаратний контроль доступу (APM) та розділення привілеїв пам'яті Сумісність: * Середовища розробки: ESP-IDF (v5.3+), Arduino IDE, PlatformIO, ESPHome (Home Assistant), MicroPython, GUITION Designer * Операційні системи для розробки: Windows 7 або новіше, macOS 10.12 або новіше, Linux Завантаження матеріалів: * Центр завантаження даних (прошивки, інструкції, схеми, бібліотеки): http://pan.jczn1688.com/directlink/1/HMI%20display/JC1060P470C_I_W.zip
